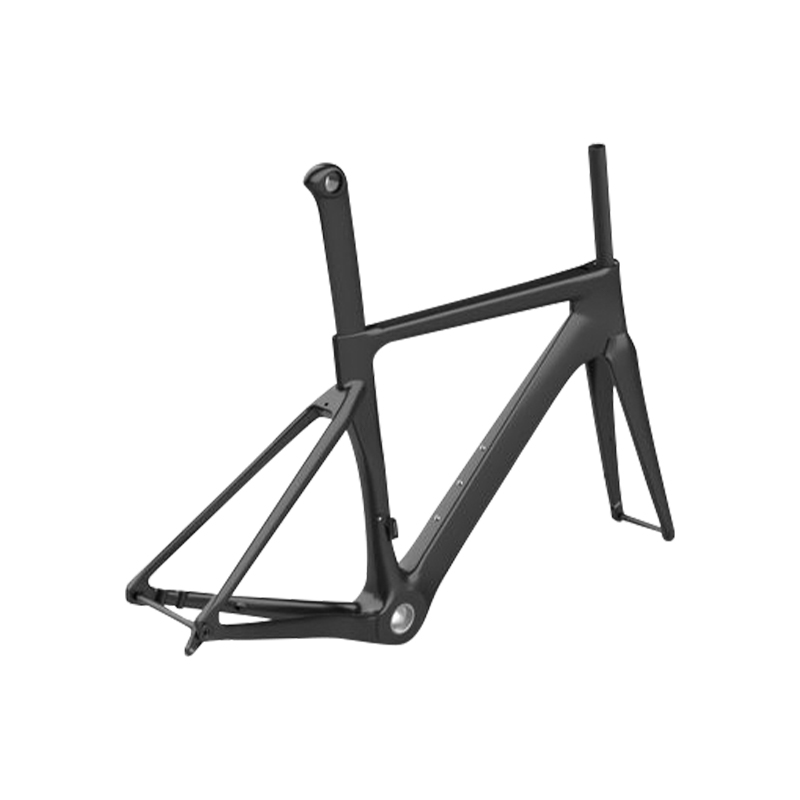

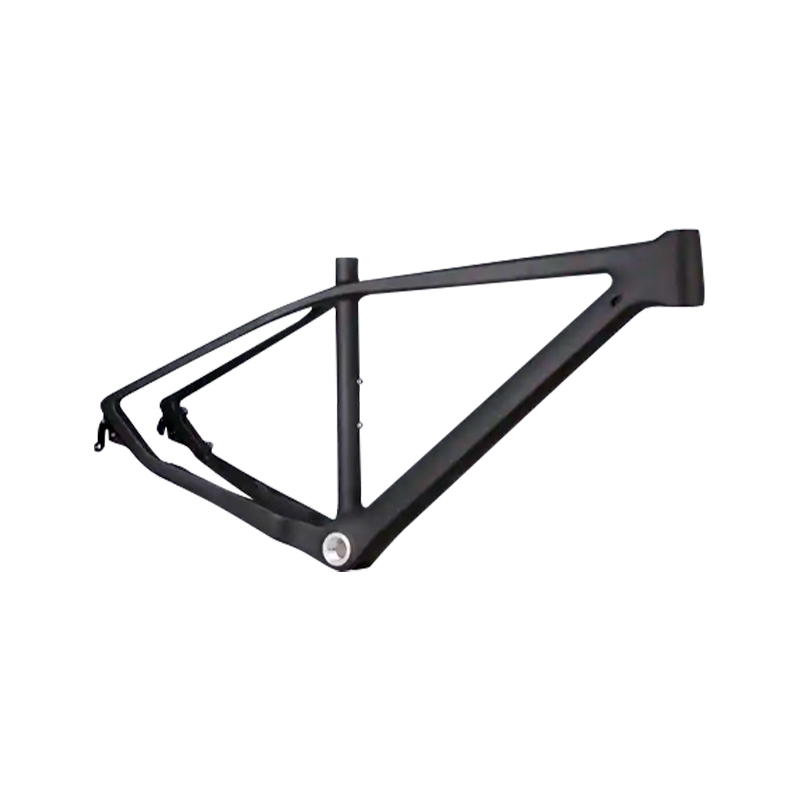

カーボンファイバー自転車フレーム

カーボンファイバー自転車フレームは、エポキシ樹脂マトリックスに埋め込まれたカーボンファイバーの層 (カーボンファイバー織物層) で構成されています。カーボンファイバーが強度を与え、樹脂がそれを結合します。ほとんどのフレームは、複数の層のカーボンファイバー/樹脂素材 (「プリプレグ」と呼ばれます) で作られており、フレーム内の異なる場所で異なるグレードと方向が考慮されています。
利点:

  • 高い剛性重量比。
  • 強化された成形性。
  • 空気力学的チューブ状プロファイルに成形可能。
お問い合わせ
前の：高強度耐食性軽量パドルボード次：カーボンファイバー軽量ピックルボールパドル
範囲
メイキング - カーボンファイバー
曲げ強度 MPa 700-900
引張強さ MPa 300-400
圧縮強度 MPa 150-250
弾性率 GPA 200-300
密度 g/cm 3 1.8
モノコック・高弾性
カーボンファイバー自転車フレーム
東レ T700、T800、M40J カーボンファイバー プリプレグを使用し、EPS 内部成形を施したモノコック構造。フレーム重量範囲は 850 ～ 1150 g (サイズ M、ディスクブレーキバージョン)。異方性剛性分布を考慮して設計されたレイアップ スケジュール: 50 N・m のトルク入力で、ヘッド チューブの横方向の剛性 120 N・m/° (EN 14781 規格)、ボトム ブラケットのねじり剛性 180 N・m/°。ドロップアウト位置合わせ公差 ±0.5 mm、圧入 BB86 シェル同心度 0.05 mm 以内。
重量(M) 850～1150g
BBの硬さ 180N・m/°
フォークオフセット 43～48mm
◆
構造上の利点
  • → 比剛性比: 105～120 kN・m/kgで、同一質量においてアルミニウム6061（25 kN・m/kg）やスチール（20～22 kN・m/kg）を上回ります。
  • → 振動減衰: モーダル減衰係数は 50 ～ 200 Hz で 0.025 ～ 0.035 で、接地点への路面のビビリ音の伝達を軽減します。
  • → 耐衝撃性: EN 14766 に基づく落下試験性能: 450 mm の高さから 22 kg を落下させても構造破壊なし。
  • → 耐食性: 汗、塩水噴霧、紫外線曝露の影響を受けません (ASTM B117 に従ってテスト、500 時間)。
◆
幾何学的データとレイアップデータ
チェーンステーの長さ 405 ～ 425 mm (サイズによる)
ヘッドチューブ角度 71°～73.5°
ボトムブラケットドロップ 65～75mm
繊維体積分率 58% – 65%
プライ数（DTエリア） 12 ～ 18 層 (0°/45°/90° 配向)
01
機械的検証
ISO 4210-6 に基づく疲労テスト: ペダルに 1,200 N の荷重を加えて 100,000 サイクル、亀裂の伝播はありません。ヘッドチューブの衝撃: 18 kN の静荷重で破損なし。
02
表面と仕上げ
マットUD、光沢ツイル、または未加工カーボン露出仕上げ。クリアコートの厚さは 40 ～ 60 μm、UV 安定性があり、500 時間 QUV 後の黄変 ΔE < 1.5 です。
03
互換性
テーパーヘッドチューブ (1-1/8 インチから 1-1/2 インチ)、ネジ付き BB86-92 または T47 ボトムブラケット、フラットマウントディスクブレーキ (160/140 mm ローター)、スルーアクスル 12x100/12x142 mm。
⚙
アプリケーションセグメント
ロードレース エンデュランス/グランフォンド グラベルオールロード トラックサイクリング 電動自転車コンバージョン（認定済み）
▸ 組み立てとトルクの仕様
  • ステムフェイスプレートボルト：5～6N・m（ステアラーチューブにはカーボンアセンブリペーストが必要）
  • ボトムブラケットカップ: 40–50 N·m (ネジ付き) / 圧入には Loctite 641 が必要です
  • ディスクブレーキキャリパーボルト：8～10N・m（ネジロック剤中強度）
  • ディレーラーハンガー：3～4N・m、交換式ドロップアウトタイプUDH対応
▸ メンテナンスと取り扱いの注意事項
  • トップチューブやシートチューブへのクランプは避けてください。ワークスタンドクランプはシートポストにのみ使用してください。
  • コインタップテストを使用して、衝突後の層間剥離を検査します（可聴ピッチの変化は剥離を示します）。
  • ワッシャーやトルクリミッターなしのカーボンインターフェースコンポーネントでは 8 N・m を超えないようにしてください。
  • 保管温度 -10°C ～ 50°C、アセトンやブレーキ液との直接接触を避けてください。
ⓘ
ライダーの最大体重制限
ロード/グラベルバリエーションの場合は 120 kg (ギアを含む)。強化電動自転車認定バージョンの場合は 150 kg。
ⓘ
塗装の保証範囲
デラミネーションやクリアコートの剥がれに対して2年間。石のチップはカバーされていません。
ⓘ
Di2/EPS 内部ルーティング
Shimano Di2、SRAM AXS、Campagnolo EPS と互換性があります。 4 本のワイヤ用の内部チャネル。
！ ISO 4210-6認証を取得しています。トレーサビリティのためのバッチのシリアル番号。ライダーの体重 75 kg に合わせて最適化されたレイアップ。剛性調整のためのカスタマイズが可能です。
