Webメニュー

製品検索

言語

共有

カスタムメイド 高強度耐食性軽量パドルボード
家 / 製品 / 特別な形の部品 / スポーツ用品 / 高強度耐食性軽量パドルボード

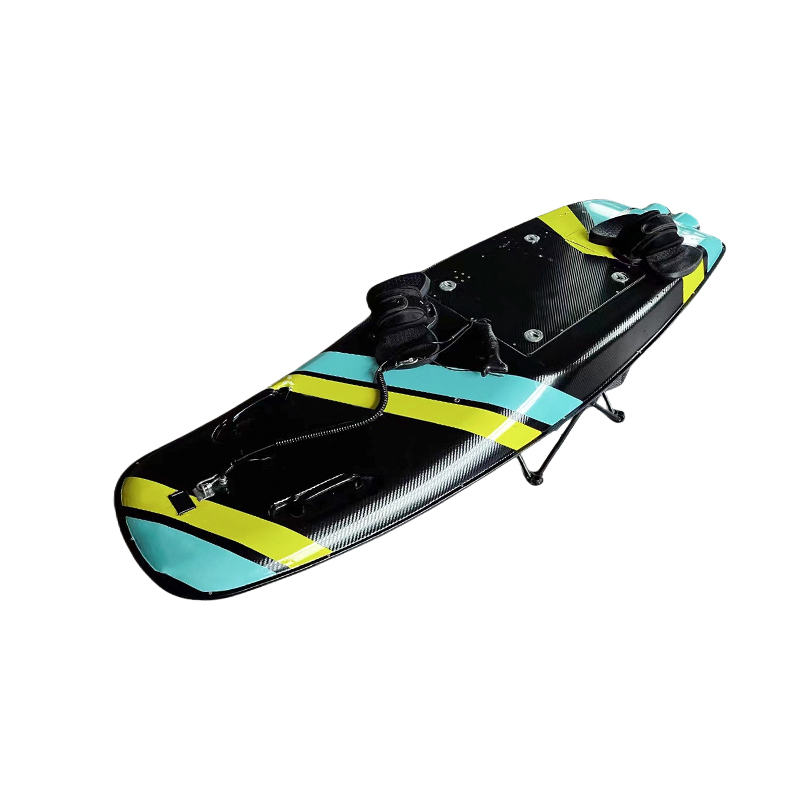

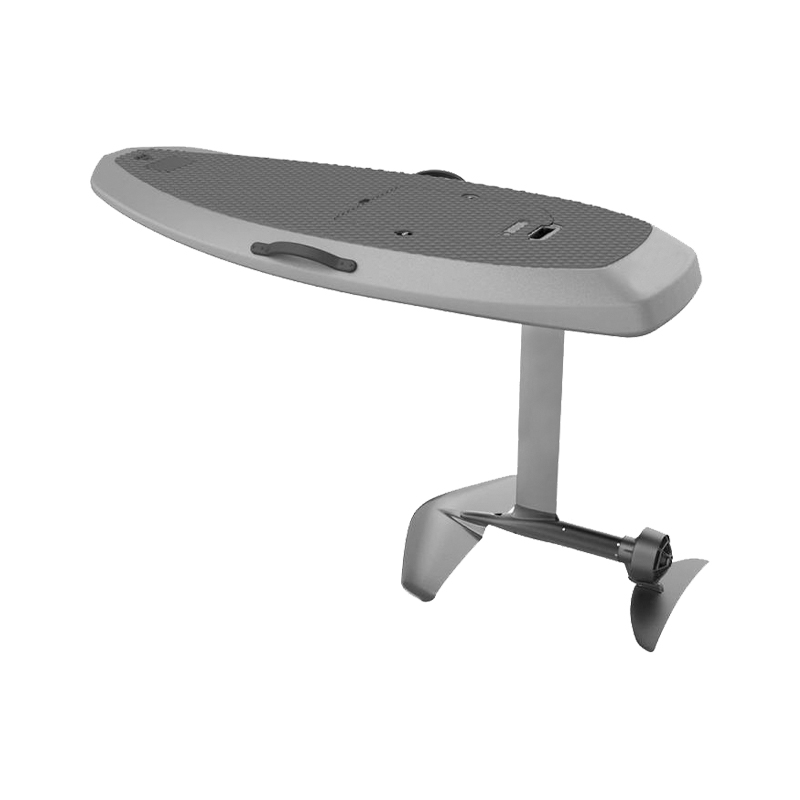

  • 高強度耐食性軽量パドルボード
  • 高強度耐食性軽量パドルボード
  • 高強度耐食性軽量パドルボード
  • 高強度耐食性軽量パドルボード
  • 高強度耐食性軽量パドルボード
  • 高強度耐食性軽量パドルボード

高強度耐食性軽量パドルボード

利点:

  • 軽量
  • 高強度
  • 耐食性、カーボンファイバーサーフボードは優れた耐酸性、耐アルカリ性、耐塩性を備えており、耐用年数を効果的に向上させます。
  • 優れた耐震性
お問い合わせ
前の：カーボンファイバーパドル次：カーボンファイバー自転車フレーム
範囲
海水グレードのプリプレグ構造
高強度、耐腐食性カーボンファイバーサーフボード
PVC または EPS フォームコアを備えたエポキシベースのカーボンファイバープリプレグ。真空袋詰めまたは圧縮成形によって製造されます。フェースシートの引張強度800～950MPa、曲げ弾性率55～70GPa。 ASTM B117 に従って耐食性テスト: 1,000 時間塩水噴霧にさらしても、表面の孔食や層間の剥離はありません。 30 日間浸漬後の海水吸収率は 0.12% 以下。ボードの重量範囲は容量に応じて 2.2 ～ 3.5 kg (28L ～ 45L)。
Flexural strength 800-950 MPa
塩水噴霧耐性 1000h ASTM B117
Core opt私はons EPS / PVC / PU
[c]
腐食および環境性能
  • 塩水浸漬: 合成海水（塩分濃度 35 ppt、摂氏 40 度）中で 720 時間放置後の重量増加は 0.12 パーセント以下。
  • UV resistance: Clear coat retains 92 percent gloss after 500 hours QUV-A (ASTM G154).
  • Galvanic isolation: 直接金属に接触する必要はありません。 SS316 リーシュプラグと組み合わせた場合、カーボンファイバーの表面は電気腐食を示しません。
  • Chemical exposure: 日焼け止め、ディーゼル、または洗浄剤の影響を受けません (ISO 175 に従ってテスト済み)。
[f]
構造およびレイアップ仕様
Fiber architecture 3Kツイル/一方向/二軸±45度
樹脂系 エポキシ（Tg 110～120℃）、UV添加剤
コア密度 EPS: 25-35 kg/m3 | PVC: 60-80 kg/m3
Fiber volume fraction 52 to 58 percent
Skin thickness 0.8 ～ 1.5 mm (ボトムおよびデッキ)
01
衝撃靱性
Charpy impact strength 120-150 kJ/m2 at 23 degrees Celsius. Rail impact resistance tested per drop weight method (5 kg from 0.5 m) with no puncture or visible crack propagation.
02
Flexural fatigue
3 点曲げ疲労: 40% の極限荷重で 200,000 サイクルでも 8% を超える剛性低下なし。
03
浮力とフレックスパターン
Volume range 26-50L, rocker adjustable via stringer integration. Longitudinal flex 4-8 mm per 50 kg load (static).
デザインとカスタマイズのオプション
- テール形状：スカッシュ、スワロー、ラウンド、ピンテール
- Stringer options: carbon sandwich, wood veneer, or no stringer
- リーシュプラグ: SS316 成形、6 mm スロット付き
- フィン: FCS II または Futures ボックスとの互換性
- デッキトラクション: エンボス加工されたカーボンテクスチャーまたはEVAパッドが事前に取り付けられています。
海水環境への配慮と取り扱い
- 各セッション後は真水で洗い流してください。 salt residue does not damage carbon but may abrade clear coat.
- 摂氏 60 度を超える直射日光の当たる場所 (車内) での保管は避けてください。樹脂の Tg は摂氏 110 度を超えますが、UV クリア コートの寿命は摂氏 50 度を超えると短くなります。
- 修理キット: へこみ修理用のエポキシベースのフィラー。 polyester resin not compatible with epoxy matrix.
- Transport protection: edge guard recommended for rail and nose and tail sections.
[w] 適用範囲と波の条件
小波グロベラー（0～1.5m） ステップアップボード（1.5～3m） 熱帯のサンゴ礁のブレイク（高い紫外線と摩耗） 冷水サーフィン（0～10℃、脆性なし） SUPフォイル変換ボード
体積あたりの最大ライダー重量
Volume (L) x 1.1 equals suggested max rider weight (kg). 30L board supports up to 85 kg for intermediate surfing.
カーボンスキンの修復性
表面の亀裂はエポキシとカボシルで埋められます。 Structural delamination requires wet layup carbon patch (two layers twill).
さまざまな波形に合わせたフレックスチューニング
Stiffer layup (more zero-degree unidirectional) for hollow waves; softer flex (more plus/minus 45 degrees) for small mushy waves.カスタムレイアップが利用可能です。
カスタムオーダーのリードタイム
標準形状の場合は 10 ～ 14 営業日。 21 to 28 days for full custom rocker, foil, and layup.
i Test data based on 2.2 mm total skin thickness (deck plus bottom) with EPS core 35 kg/m3. ASTM B117 連続曝露に従って塩水噴霧を実施。保証: 通常の使用における層間剥離またはコアのつぶれに対して 2 年間。
関連製品
  • 高強度耐食性軽量パドルボード 高柔軟性炭素繊維一方向UD補強生地

    柔軟性に優れた炭素繊維一方向UD補強布は、一方向に配列した炭素繊維を補強材として使用した高性能複合素材です。強度、弾性率、耐疲労性を備えています。その柔軟性により、複雑な構造表面への適合が容易に...

  • 高強度耐食性軽量パドルボード 1k/3k/12k カーボンファイバー平織り生地

    1K、3K、12K カーボンファイバー平織り生地は、カーボンファイバーから作られた高性能繊維素材です。平織り生地は縦糸と横糸を交互に織ったもので、平らで耐摩耗性に優れています。 1K ファブリッ...

  • 高強度耐食性軽量パドルボード 耐摩耗性、耐高温性に優れた炭素繊維綾織生地

    耐摩耗性、耐熱性に優れた炭素繊維綾織り生地は、炭素繊維糸を綾織り加工して織ったものです。耐摩耗性、引張強度、高温耐性、軽量かつ高強度の特性を備えています。 200℃までの温度でも変形や損傷なく耐...

  • 高強度耐食性軽量パドルボード 耐食性と耐薬品性のサテン炭素繊維織物

    耐食性と耐薬品性のサテン炭素繊維織物は、サテン織り技術を採用しており、繊維構造の安定性を確保しながら、機械的特性と柔軟性を備えています。耐食性に優れ、酸、アルカリ、塩分などの化学的環境下でも長期...

  • 高強度耐食性軽量パドルボード その他のテクスチャードカーボンファイバー織物

    テクスチャードカーボンファイバー織物 は、特殊な製織プロセス (平織、ツイル、サテンなど) を使用したカーボンファイバートウで作られた高性能複合材料であり、機械的特性と美観を向上させ...

  • 高強度耐食性軽量パドルボード 赤/黒アラミドカーボン混合炭素繊維織物

    赤/黒のアラミド炭素繊維織物は、アラミド繊維と炭素繊維を特定の割合で織り交ぜて作られています。アラミド繊維は耐衝撃性、耐摩耗性、優れた靭性で知られていますが、カーボン繊維は軽量、高強度、耐食性が...

  • 高強度耐食性軽量パドルボード 3K 1000D/1500Dプレーン/ツイルアラミッドカーボン混合カーボンファイバー織物布

    3K 1000D/1500Dプレーン/ツイルアラミッド混合炭素繊維織物は、アラミッド繊維と炭素繊維でできています。アラミッド繊維は耐衝撃性と靭性を提供しますが、炭素繊維には強度と軽量の特性があり...

私たちについて
Jiangyin Dongli New Materials Technology Co.、Ltd。
江陰東力新材料科技有限公司は2018年に設立され、高性能繊維複合材料の総合的な研究開発と生産に携わる専門企業です。当社は… 中国 高強度耐食性軽量パドルボード メーカー そして カスタムメイド 高強度耐食性軽量パドルボード 工場. 同社は、温度管理された作業場やクラス 100,000 クリーンルームなど、厳密に管理された生産環境を備えた 32,000 平方メートルの工業団地内にあります。
完全統合型のワンストップ工場として、当社は材料イノベーションとエンジニアリング技術を融合させ、航空宇宙、自動車、スポーツ用品などの業界にサービスを提供しています。当社の技術は、織物およびプリプレグプロセスを用いた高性能繊維織物の研究開発・製造に加え、オートクレーブ、RTM、RMCP、PCM、WCM、スプレーなどの技術を用いた複合材料の製造にも及びます。
栄誉の証明書
  • 品質管理システム
  • 品質管理システム
ニュース
  • さまざまな用途に適したカーボンファイバー素材を選択する方法

    材料選択ガイド 正しい選択 カーボンファイバー素材 完成部品が生産されるずっと前に、完成部品の強度、重量、耐用年数を決定します。炭素繊維複合材料は、生地、シート、チューブ、プリプレグ システムにまたがっており、それぞれに異なる機械的特性や加工特性があるため、アプリケーションに適切な形状とグレードを適合させるには、データシートで最も強力なオプションを選択するだけでは不十分...

    続きを読む
  • 炭素繊維材料は自動車および産業用途でどのように使用されますか?

    車両重量を削減する自動車メーカーと重量比剛性の向上を追求する産業エンジニアは、同じ答えにたどり着き続けます。 カーボンファイバー素材 。現在では、EV のバッテリー筐体、航空宇宙パネル、風力タービンのブレード、老朽化し​​たコンクリートの構造補強材に使用されており、軽量化が性能や燃料効率に直接つながる場合は、アルミニウムや鋼に代わって使用されています。 01 炭素繊維材料が...

    続きを読む
  • 先進製造業において炭素繊維材料の重要性が高まっている理由

    先端製造業は カーボンファイバー素材 軽量化、構造剛性、長期耐久性が製品のパフォーマンスを決定するのです。樹脂マトリックスに束ねられた何千もの細いカーボンフィラメントから作られたこの複合材料は、従来の金属が同等の質量で匹敵することのできない強度重量比を実現します。そのため、自動車、航空宇宙、産業、スポーツ機器のメーカーが、かつてはアルミニウムやスチールで作られていたコンポーネントにこの複合材料を指定する...

    続きを読む
お問い合わせ
なぜDongliを選ぶのですか??
  • カスタマイズされたパフォーマンス重視のソリューション.

    繊維複合材向けのカスタマイズされた高性能ソリューションには、具体的な用途要件に基づいた適切な繊維およびマトリックス材料の選択、機械性能基準を満たす構造設計の最適化、そしてハンドレイアップ、レジントランスファー成形、プリプレグ成形といった様々な製造プロセスの採用による効率的な生産が含まれます。さらに、複合材料の実際の性能を検証し、所定の用途基準を満たしていることを確認するために、機械性能試験を実施します。

  • 環境ストレスや動作ストレスに対する耐性が非常に優れています。

    繊維複合材は、耐腐食性が強く、強度対重量比が高く、耐荷重性に優れているため、過酷な環境や高い作業ストレス下でも優れた性能を発揮します。

  • 豊富な業界経験と技術革新のサポート。

    私たちはお客様のニーズを重視し、カスタマイズされたソリューションを提供し、市場の変化に迅速に対応します。厳格な品質管理システムと長期的な安定性により、製品の信頼性を確保し、お客様の選択をより確かなものにし、より確かなものにします。
