カスタムメイド 黄色エポキシガラス繊維シート 1240×1040×1mm
家 / 製品 / エポキシガラス繊維シート / 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm
  • 黄色エポキシガラス繊維シート 1240×1040×1mm

黄色エポキシガラス繊維シート 1240×1040×1mm

サイズ：1240×1040×1mm イエロー

用途: 回路基板および絶縁部品

特長：絶縁性、耐熱性、難燃性UL94 V0に優れています。電気絶縁、リチウム電池絶縁板、プリント基板用治具などに広く使用されています。

エポキシガラス繊維シートは、高性能の熱硬化性絶縁複合材料です。緻密な組織、高い平坦性、安定した寸法が特徴です。優れた電気絶縁性、耐熱性、耐老化性を備え、優れた機械的靭性と機械加工性を備えています。精密エレクトロニクス、新エネルギー、オートメーション機器の構造部品の絶縁に広く使用されています。

お問い合わせ
前の：以前の製品はありませんでした。次：次の製品はありません
範囲

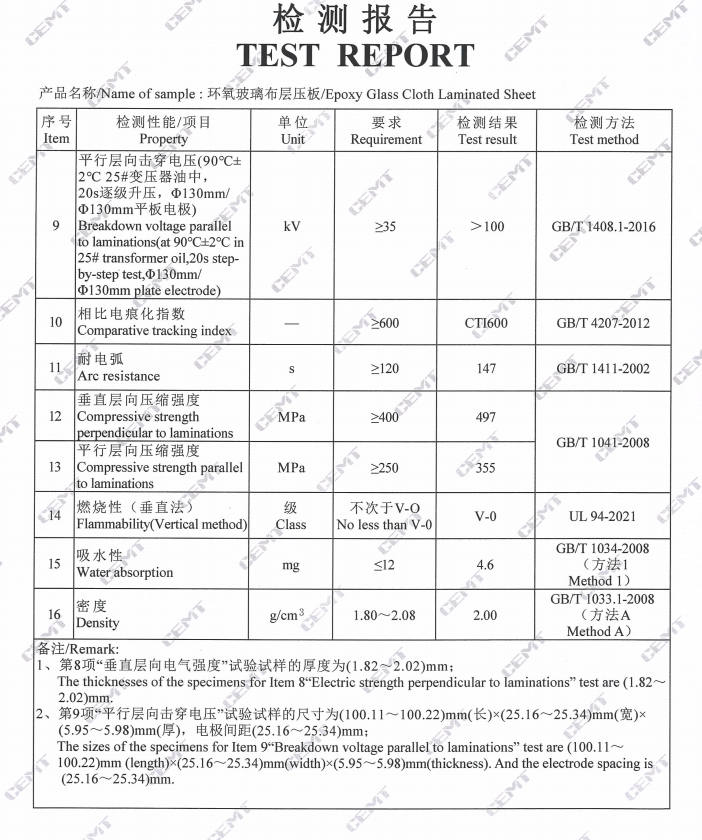

エポキシガラス繊維シートの試験証明書/レポート
1c56feb0-f264-4316-8ea7-48b0c51a4b73 cba30e95-8668-4e8b-9a1b-42335dc4fca1
マテリアルコード: FR-4-YL-1040
黄色のエポキシ グラスファイバー シート
1240×1040×1.0mm
UL 94 V-0
B級 130℃
誘電率 20～28kV/mm
物理的性質
厚さ 1.0mm±0.10
寸法 1240×1040mm
色 黄色（色素沈着）
密度 1.85～1.95 g/cm3
電気的特性
絶縁耐力 20-28 kV/mm
体積抵抗率 10⁷-10⁸MΩ・cm
誘電正接 0.015-0.02@1MHz
CTI 175-200 V (PLC 3)
熱特性
動作温度 130℃（B種）
短期的なピーク 150℃（30分）
熱伝導率 0.25～0.35W/(m・K)
可燃性 UL 94 V-0
Yellow epoxy sheet
臭素化エポキシ樹脂を含浸させた E ガラス織布から製造された黄色のエポキシ グラスファイバー シート。このシートは、20 ～ 28 kV/mm の絶縁耐力と、24 時間浸漬後の吸水率が 0.15 パーセント未満という信頼性の高い電気絶縁を提供します。黄色の着色により、電気絶縁用途の視覚的な識別が可能になります。この材料は UL 94 V-0 に準拠した自己消火性があり、最大 130°C の連続動作温度でも構造の完全性を維持します。
Detail view
表面テクスチャの詳細
材料構成
臭素化エポキシ樹脂マトリックスで強化された E ガラス繊維。樹脂配合時に配合される黄色顔料。標準的な PCB 製造プロセスおよび CNC 加工と互換性があります。
アプリケーション
開閉装置絶縁バリア
バスバー支持金具
変圧器巻線スペーサー
PCBテスト治具
モータースロットウェッジ
絶縁取付板
よくある質問
▶ 機械加工に関する推奨事項
超硬工具を推奨します。送り 0.05 ～ 0.10 mm/rev、スピンドル 20,000 ～ 40,000 RPM。加工中はシートを完全にサポートします。
▶ 熱サイクルの限界
-40℃～130℃。 100 サイクル後の反りは 0.3% 未満。 150℃を超えると分解します。
▶ 化学的適合性
アセトン、エタノール、油に対して耐性があります。濃硫酸や強アルカリは避けてください。
ⓘ すべてのシートは IPC-4101 に従って検査されます。 ASTM D149に従って絶縁耐力をテスト。適合証明書が利用可能です。
