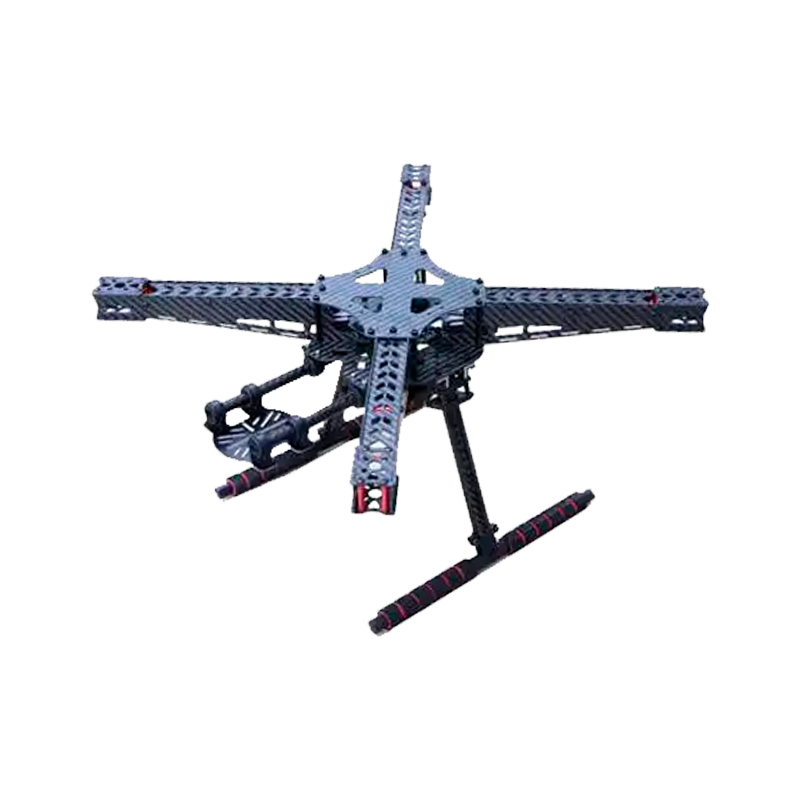

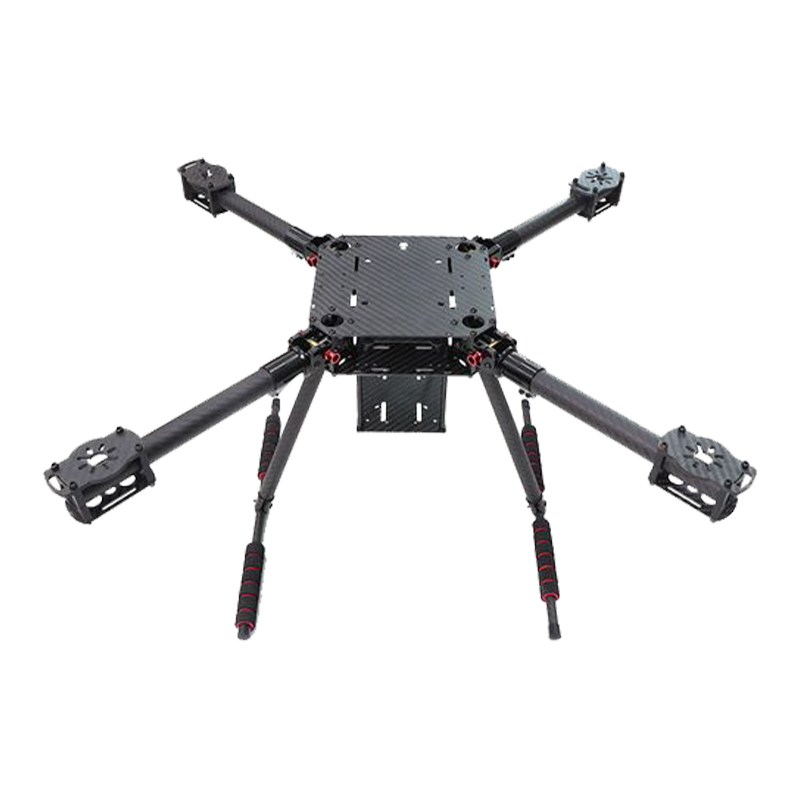

カーボンファイバー製無人航空機 (UAV) 着陸装置

着陸装置はドローンの着陸時の重要なコンポーネントであり、大きな衝撃荷重に耐える必要があります。炭素繊維複合材料は、ハニカムサンドイッチ構造の使用などの合理的な構造設計により、重量を軽減するだけでなく、エネルギー吸収と衝撃吸収能力を向上させ、着陸時のドローンの安全を保護することができます。

お問い合わせ
前の：以前の製品はありませんでした。次：カーボンファイバードローン外部キャノピーフードヘッドカバー
範囲
航空宇宙グレード・真空袋詰め
カーボンファイバー製無人航空機 (UAV) 着陸装置
カーボンファイバー UAV ランディング ギアは、マルチローターおよび固定翼の無人航空機システム向けに設計された構造コンポーネントです。 3K ツイル織りカーボンファイバーで作られ、エポキシ樹脂で強化されたこの着陸システムは、高い強度対重量比を利用して航空機の最大離陸重量 (MTOW) を最小限に抑えます。着陸装置は真空袋詰めまたはオートクレーブプロセスを通じて製造され、一貫した壁厚と内部構造の完全性が確保されています。その流線型のプロファイルは、飛行中の空気力学的抵抗を軽減するように設計されており、カーボンファイバー複合材の固有の振動減衰特性が、タッチダウンシーケンス中に搭載センサーとジンバルペイロードを保護します。
40-60% アルミより軽い
5～100kg 耐荷重(MTOW)
-40～80℃ 動作範囲
技術仕様
材料構成 東レ炭素繊維/エポキシ樹脂マトリックス
表面仕上げ 3Kマット/光沢のあるツイルまたは平織り
軽量化 アルミニウム合金の代替品よりも 40% ～ 60% 軽量
耐荷重 5kgから100kgまで拡張可能なMTOW
熱安定性 動作範囲 from -40°C to 80°C
主な利点
高い引張強度 耐食性 疲労耐久力 振動吸収 EMC対応
複合マトリックスは衝撃時の運動エネルギーを分散させ、機体に伝わる機械的応力を軽減します。
01
高い引張強度
重量物を運ぶ UAV をしっかりとサポートし、最大積載量条件下でも構造形状を維持します。
02
耐食性
金属部品とは異なり、炭素繊維は酸化しないため、海上および沿岸での活動に適しています。
03
疲労耐久力
着陸サイクルを繰り返しても構造の軟化に耐え、機体の運用ライフサイクルを延長します。
04
振動吸収
複合マトリックスは衝撃時に運動エネルギーを消散し、機体に伝わる機械的応力を軽減します。
05
電磁適合性
底部に取り付けられた GPS アンテナや送信モジュールとの干渉を最小限に抑えるクリアランスを考慮して設計されています。
[A]
農業用散布ドローン
液体タンクやスプレー金具の重量を支えます。カーボンファイバーの耐薬品性に​​より、ギアが肥料や殺虫剤にさらされても劣化しません。
[G]
地理空間マッピングと測量
L私はDAR スキャナーとマルチスペクトル カメラに安定した軽量プラットフォームを提供します。軽量化は、広範囲のマッピングミッションにおける飛行耐久性の向上に直接つながります。
[S]
捜索救助（SAR）作戦
多様な環境への迅速な導入を可能にします。頑丈な構造により、支柱が永久に変形することなく、平らでない地形や整備されていない地形に着陸することができます。
メンテナンスおよび運用ガイドライン
設置上の注意事項
1 複合ラミネートの破壊を防ぐために、取り付けボルトを固定するときは、トルク制限ドライバーを使用してください。
2 ランディングギアマウントとカーボンファイバープレートの間にゴム製の減衰グロメットを取り付けて、高周波モーターの振動をさらに遮断します。
検査と保管
私は 私はmpact Inspection: ハードランディング後は、表面の層間剥離やヘアライン状の亀裂がないか検査してください。損傷したカーボンファイバーコンポーネントはまっすぐにしたり溶接したりできないため、すぐに交換する必要があります。
私はI 紫外線暴露: 耐紫外線コーティングで処理されていますが、長年の使用による樹脂の劣化を防ぐため、長期保管する場合は日陰の場所に保管してください。
私はII クリーニング: 研磨剤の入っていない洗剤を使用してください。エポキシ樹脂の仕上げに影響を与える可能性がある溶剤ベースのクリーナーは避けてください。
i 着陸支柱あたり最大 25kg (静荷重) の UAV アプリケーション向けに認定されています。特定の機体にカスタム ジオメトリを使用できます。バッチ検査には、内部空隙の超音波検査が含まれます。
