カスタムメイド エポキシ樹脂ガラス繊維絶縁板
家 / 製品 / プリプレグ / エポキシ樹脂ガラス繊維絶縁板
  • エポキシ樹脂ガラス繊維絶縁板
  • エポキシ樹脂ガラス繊維絶縁板
  • エポキシ樹脂ガラス繊維絶縁板
  • エポキシ樹脂ガラス繊維絶縁板

エポキシ樹脂ガラス繊維絶縁板

お問い合わせ
前の：以前の製品はありませんでした。次：次の製品はありません
範囲
FR-4 / G11シリーズ

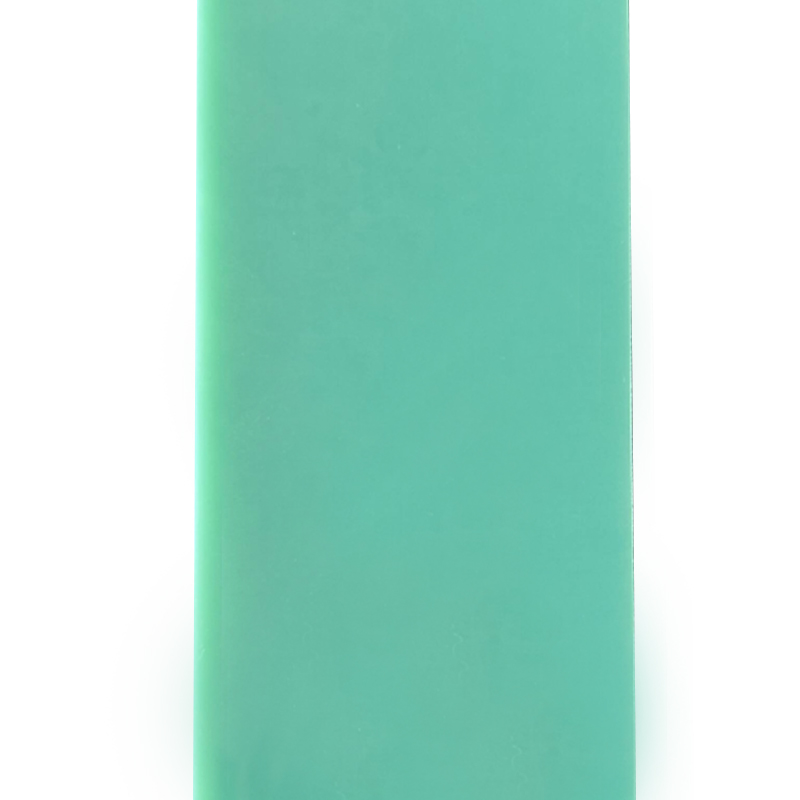

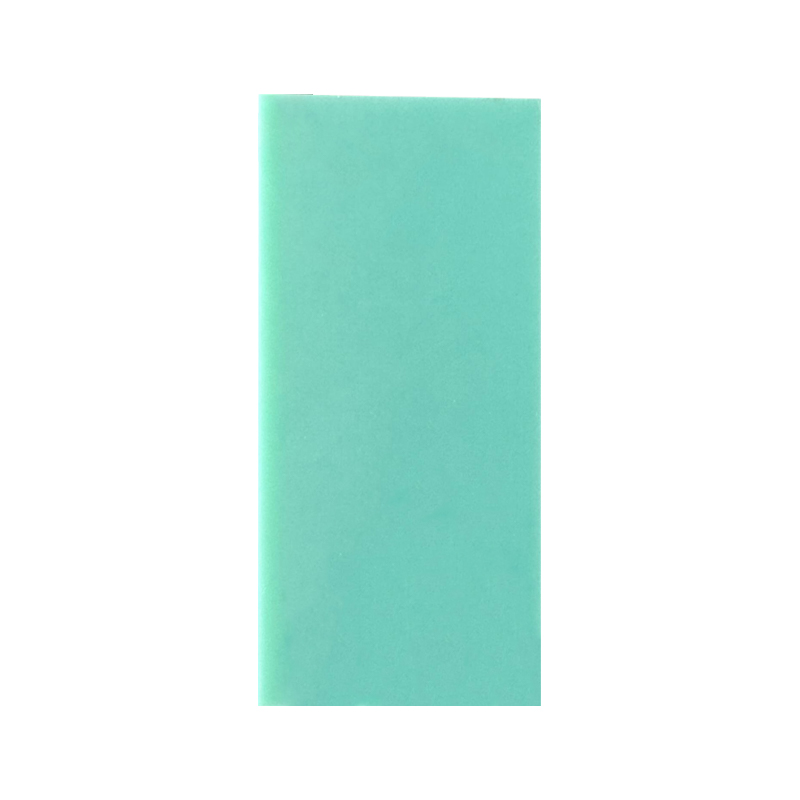

エポキシ樹脂ガラス繊維絶縁板
臭素化エポキシ樹脂を含浸させた連続 E ガラス繊維層。160°C、14 MPa で圧縮成形。絶縁耐力 20 ～ 28 kV/mm (ASTM D149)、24 時間浸漬後の吸水率 ≤ 0.15%。動作温度クラス 華氏(155℃)、UL 94V-0 可燃性評価。厚さの範囲は 0.3 mm ～ 50 mm、電気絶縁および構造取り付け用にナチュラルグリーン、ホワイト、イエロー、ブラックからお選びいただけます。
サーマルクラス F (155°C)
UL可燃性 94 V-0
誘電体 20～28 kV/mm
▸ 技術的な利点
  • 耐アーク性: トラッキングなしで 180 秒 (ASTM D495)、高電圧開閉装置および接触器に指定されています。
  • 低い誘電正接: Tanδ は 1 MHz で 0.015 ～ 0.02 で、高周波 PCB アプリケーションでの信号の完全性を維持します。
  • 加工安定性： 超硬工具によるバリのない穴あけ。穴直径 ≥0.8 mm で層間剥離が抑制されます。
  • 耐湿性: 95% RH で 96 時間後の絶縁抵抗保持率 >95%。
▸ 機械的および電気的データ
曲げ強度（長さ方向） 350～450MPa
引張強さ 280～340MPa
圧縮強度 350～420MPa
体積抵抗率 10⁷ – 10⁸ MΩ・cm
CTI（比較追跡） 175～200V（PLC3）
⎯
寸法許容差
0.5～1.6mm ±0.10mm
1.6～3.0mm ±0.15mm
3.0～6.0mm ±0.20mm
長さ/幅 ≤1000 mm ±2.0mm
⎯
熱および化学
  • 連続使用：130℃～155℃
  • 熱伝導率：0.25～0.35W/(m・K)
  • 耐薬品性：アセトン、エタノール、鉱物油
  • 避けてください: 濃硫酸
⎯
処理パラメータ
  • せん断厚さ ≤ 3 mm
  • 穴あけ送り: 0.05 ～ 0.10 mm/rev
  • スピンドル速度: 20k ～ 40k RPM
  • >2 mm のパンチングの場合は 80°C で予熱
◆ アプリケーションフィールド (IEC 60893、NEMA LI-1 に従って認定)
開閉装置バリア バスバーサポート PCBテスト治具 変圧器スペーサー モータースロットウェッジ アークシュートプレート 絶縁ワッシャー
RoHS準拠・REACH SVHCフリー・ハロゲンフリーグレードあり（IEC 61249-2-21）
保管と取り扱い
▸ エッジサポートを使用してパレット上で平らに保ちます。反りを防ぐ最大スタック高さ 800 mm。
▸ 湿度範囲: 40% – 70% RH。相対湿度が 80% を超える環境に長時間さらされると、吸水率が 0.3% を超えて増加する可能性があります。
▸ 長期保管中は、銅または裸の鋼の表面との直接接触を避けてください (酸化のリスク)。
よくある質問とメモ
最大動作電圧? AC の場合は厚さ mm あたり 2.5 kV (DC の場合は 60% ディレーティング)。
ポストフォーミング能力? 硬化後の熱成形は不要です。含浸済みシートのみ。
真空中でガスが抜ける？ TML 0.45%、CVCM 0.08% — 真空チャンバーに適しています。
反り制御? 120°C で 2 時間のアニーリングにより、機械加工後の残留応力が軽減されます。
ⓘ 認証オプション: MIL-I-24768、GB/T 1303.1、UL 認定 (E 番号が利用可能)。バッチトレーサビリティが含まれています。厚さ1.6 mm、長手方向に基づく機械的値。
